聚丙烯酰胺网_51PAM.COM
一些用量较大或对原料有严格接收标准的用户，通常在接收货物前会安排好国标或企业对产品进行质量分析检则。对于聚丙烯酰胺产品而言，因离子特性的不同及应用需求差异，对于产品指标要求也会有所不同，一般主要是分子量、固含量、离子度或水解度这些指标。正规的聚丙烯酰胺生产厂家都会有相应的标准和检测方法。而即便如此，有时因为手法或试剂的不同，以及操作上的些许差异，都会造成测得的指标有所区别。下面我们讲下搅拌速度对于分子量测定的影响。
搅拌速度是影响聚丙烯酰胺样品溶解程度的条件之一。搅拌速度过慢，样品溶解不完全，测定结果平行性差，数据不准确。搅拌速度过快，由于机械力的作用，使样品的部分分子链断裂，测定结果不准确。

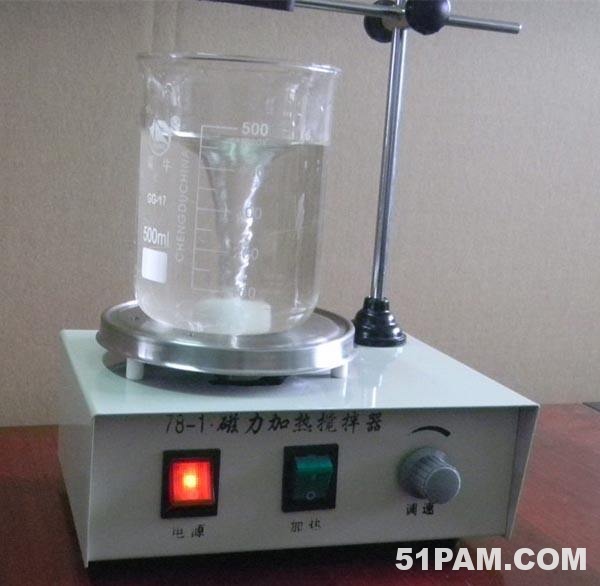

用已知质量的干燥的100ml烧杯6只分别称取0.025g固体试样，精确至0.2mg，加入40ml左右85g/L硝酸钠溶液，置于电磁搅拌器上，调节转速，使漩涡高度分别为1cm、2cm和3cm，各搅拌1.5小时，然后全部转移到100ml的容量瓶中，经实验对比，我们发现最适宜的漩涡高度为2cm左右。
溶解时间是关系到聚丙烯酰胺溶解是否完全的关键因素，溶解时间过短，样品溶解不完全，测定结果平行性差，分析结果不准确；溶解时间过长，会引起样品的降解，使测定结果出现偏差。
欢迎分享，请注明出处：聚丙烯酰胺网_51PAM.COM » 测定聚丙烯酰胺分子量搅拌速度也很关键
