PAM干燥工序对固含量及不溶物的影响

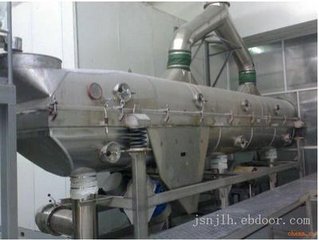

聚丙烯酰胺干燥用振动流化床

作为一种聚合物产品,聚丙烯酰胺在生产时也会受到一些工艺环节上的制约,而且要求整个生产过程要精细化,不能有一点马虎。比如在聚合反应时温度与时间的控制,可以说一点小的波动就可能带来“报废”的风险。而干燥工序的影响似乎被忽略掉了,而该工艺却关乎了PAM产品的固含量及不溶物。

干燥过程对不溶物的影响主要体现在生产中温度的控制和进料的连续性方面。干燥温度偏低一般不会对产品的不溶物产生影响。目前国内多数聚丙烯酰胺生产厂家采用的是振动式流化床干燥器,对产品进行两段干燥,无论是前段、还是后段的干燥温度持续较高或干燥温度持续波动较大的情况都会使聚丙烯酰胺形成亚胺,产生交联,导致不溶物超标。因此,在生产过程中,干燥前后段的床层温度应在保证产品固含量的前提下,尽量降低,同时应使床层温度在干燥过程中的波动范围小于2摄氏度。

通过以往的生产制备经验,我们发现产品的不溶物想做的很低和固含量做到很高在生产中是很能实现的,两者之间是相互矛盾的,比如干燥温度高时通常不溶物较高,但得到的产品固含量确很高。而干燥温度低时不溶物较低,但固含量也随之降低。所以需要调整合适的固含量,并尽量降低温度以免不溶物过高。在权衡究量是要产量和还是要产品质量的前提下,需要对相关的设备温度进行协调。

欢迎分享,请注明出处:聚丙烯酰胺网_51PAM.COM » PAM干燥工序对固含量及不溶物的影响

赞 (0)
聚丙烯酰胺货源

0

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
